例1、故障状况，合闭制冷电源开关S1，制冷情况指示灯LED1信号灯亮，风扇电机M运行，但不制冷。

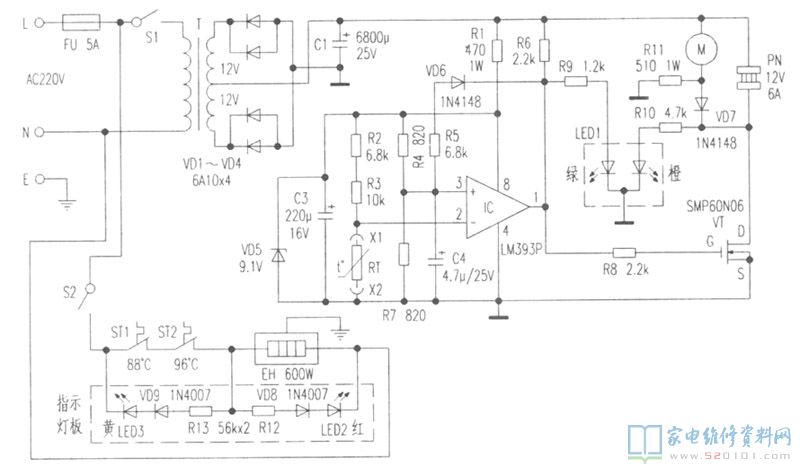

剖析维修：该设备制冷电路见图下上边一部分所显示。由直流稳压电源电路、温度测量／电源开关电路、制冷情况标示电路和半导体材料制冷片等构成。接入开关电源，合闭S2，220V电压经FU、S1加至环形变压器T初中级，次级线圈导出2组对称性低电压，经俩对VD1～VD4整流器、C1摅波由T的次级线圈核心抽头导出稍高于12V直流电压做为半导体材料制冷片PN和风扇电机MT作开关电源。与此同时该卣流工作电压经R1、C3、VD5，造成9.1V平稳工作电压给双电压跟随器IC(LM393P，仅用一个电压比较器)及温度测量电路配电。

温度测量/电源开关电路由IC以及外部元器件与场效接管VT(SMP60N06)构成，在其中RT为负温度系数温度传感器，贴在冷罐表面用以检验温度；由RT与R2、R3分压后为IC正相反键入端②脚给予数据信号工作电压；由R7、R4分压后为IC积分电路键入端③脚给予标准参照工作电压。开机后，原始制冷温度高过15℃，温度传感器RT的电阻值较小与R2、R3分压后的②脚工作电压小于R4、R7分压后的③脚工作电压，导出端①脚输出高电平分成两只路。一路经R8使VT关断，12V直流电压边加个PN、M逐渐制冷；另一路经R9使LED1的信号灯照亮，标示立式饮水机处在制冷情况。伴随着冷罐的温度持续降低至7℃时，RT电阻值随着增加，Ic②脚电压跟随升高，当高过③脚工作电压时，①脚导出低电频，VT截至，PN跳停终止制冷，M经R11降血压约8V变成慢转，再次为半导体材料制冷片排热。与此同时LED1信号灯灭掉，橙灯照亮，标示制冷电路处在隔冷情况，使冷罐的温度保持在15～7℃中间。

经上述基本原理剖析故障，LED1信号灯亮，M运行，表明制冷电路工作中基本上一切正常，不制冷大部分是PN有故障。开启立式饮水机侧板，观查M运行，用手去摸冷罐铝热管散热器不热(一切正常制冷有一定发热量)，精确测量PN两边12V工作电压一切正常，表明制冷电路配电一切正常，分析判断PN毁坏。关闭电源后焊开PN红、黑导线，精确测量PN两边电阻器无穷，一切正常电阻器约2．5Ω，从而确定PN引路造成上述故障。用新的半导体材料制冷片(型号规格TEC1-12706、DC12V、6A)拆换后，插电调试，立式饮水机修复制冷，故障清除。提示留意，半导体材料制冷片有冷/热面之分，千万别贴反，不然变为制暖，凉水领头出开水。

例2、故障状况，合闭加热电源开关S2，指示灯板的加热隔热保温指示灯LED2、LED3没亮，不加热。
剖析维修：该设备加热隔热保温电路见图下下半一部分所显示。合闭S2，220V电压经FU、S2及加热温度控制器ST1、少水断电保护器ST2常闭点加至加热管EH(装在热罐里的底端)组成控制回路，逐渐烧开水加热。与此同时指示灯板的加热指示灯LED2红灯照亮。这时指示灯板的隔热保温指示灯LED3被ST1、ST2串连所短路故障，故LED3黄灯不闪。当热罐里温度做到ST1限制溫度95℃时常闭点全自动断掉，EH跳停中止加热，而LED2红灯灭掉，LED3黄灯照亮，标示立式饮水机进到隔热保温情况。当饮开水或停电后温度当然减温至ST1最低值溫度85℃时常闭点全自动合闭，接入控制回路开关电源，EH又逐渐新一轮加热，使热罐的温度保持在95℃～85℃中间。
经上述基本原理剖析故障，可能电压未进到加热隔热保温电路。关闭电源，查验电源插头、插头内未见异常，再查验FU、S2、ST1、ST2、EH及连接器等电子器件，发觉S2机壳形变且按键不可以合闭，测其两边堵塞，从而分辨S2接触点毁坏，电压未进到电路而造成上述故障。用新的电源开关(型号规格KCD—1、AC250V、5A)拆换后，插电调试，立式饮水机修复加热，故障清除。

例3、故障状况，加热指示灯LED2红灯亮，不加热。
剖析维修：加热指示灯LED2红灯亮，表明220V电压根据FU、S2、ST1、ST2加至EH两边。不加热大多数是加热管两脚压接件比较严重烧蚀或EH自身烧毁而致。关闭电源精确测量EH两边电阻器无穷，一切正常电阻器约80．6Ω，从而确定EH烧毁造成而致故障。因为热罐与加热管拼装后电焊焊接成一体化，维修时，先拆下来热罐部件，在外盖与罐身中间用色笔画个V形标记，随后用磨光机将外盖圆上焊接磨去，撬出外盖，拆换一支600W不锈钢电热管，将外盖、罐身指向标记后，用氩弧焊机焊牢外盖，试水不漏就可以电脑装机应用。若缺检修机器设备，最方便可拆换同输出功率的热罐，仅仅维护费用高一点罢了。
