砍刀AXE501热水壶储水容积5L,煮水功率750W,保温输

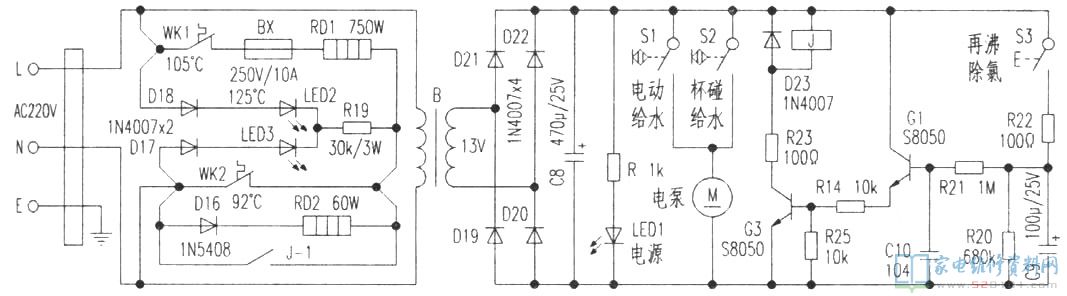

砍刀AX-E501热水壶储水容积5L，煮水功率750W，保温输出功率30W。具备智能加温/保温、全自动温度控制、电动式/手动式给水和防干烧，过热维护等作用。依据实体绘制电路电路原理图如图下所显示，除个别电子器件外，其他电子器件的识别码与电路板相一致。

一、电路基本原理

整机南显示灯板、熬水/保温电路、直流电配电电路、电动式给水电路和再沸除氯电路四部份构成。

1．显示灯板(在控制器上)

LED1为指示灯，接入开关电源亮彩光：LED2为熬水显示灯，加温时亮彩光：LED3为保温显示灯，保温时亮绿光。

2．熬水/保温电路

由防干烧温度控制器WK1和过热断路器BX构成防干烧过热维护电路，串连在熬水/保温电路中，碰到瓶胆没有水干烧时，WK1接触点快速断掉，强制性电路关闭电源，不至于烧毁电热器。当电路短路故障造成升温过高时，BX全自动融断，避免烧毁热水壶和发生火灾事故。

接入开关电源，220V电压经WK1、BX、加至电热器RD1，LED3被加温温度控制器WK2短路临时没亮，而LED2亮，RD1逐渐熬水。当瓶胆内的水被煮开落，WK2接触点断掉断开开关电源，RD1终止加温，LED2灭掉，LED3有电流量穿过而照亮。这时由二极管D16、保温电热器RD2构成保温电路，D16半波整流向RD2(30W)配电，电路进到长期保温情况，使温度保持在96℃上下。

3．直流电配电电路

220V电压经电源连接器CZ加至环形变压器B的初中级，次级线圈导出13V沟通交流低电压，由整流管D19～D22整流器，电容器C8过滤后造成约12V直流电低电压给电动式给水电路和再沸除氯电路配电，与此同时LED1照亮，标示热水壶接入开关电源开始工作。

4．电动式给水电路

由电动给水电源开关S1、杯碰给水开关S2和潜水泵M构成。手按S1或杯碰S2接入12V直流电压，M旋转推动离心水泵转动，抽出来瓶胆沸水从出水量嘴排出水。

5．再沸除氯电路

由再沸除氯电源开关S3、三极管G1、G3以及外部元器件构成。应用再沸除氯标准，仅有热水壶处在保温情况即WK2断掉才合理。按一下S3、12V直流电压经S3、R22对C9电池充电，G1、G3陆续迅通，直流继电器J得电吸合，其常接触点J-1合闭，这时由D16整流器向RD2配电无效，强制性220V电压向RD1延迟配电约1．5～2分鐘，足够使瓶胆的水再度烧开并清除饮用水的o2臭味，LED3灭掉，LED2照亮。这时C9充斥着电逐渐经R21向G1充放电，直到C9的工作电压不可以保持G1、G3关断时，J跳停释放出来，J—1校准断掉，再烧开整个过程完毕。D23是该电路续流二极管，给J电磁线圈释放出来磁场能，维护G3不至于毁坏。

二、常见问题维修

1．整体不工作中
该常见故障多是电压未进到电路，大部分是清理水瓶座水雾注入CZ，长此以往造成L、N插脚生锈空气氧化，比较严重的时候会导致短路故障。打磨抛光插脚金属氧化物，用电吹风除潮就可以解决困难。
2．保温显示灯亮，不保温
依据常见故障状况剖析，常见故障出在保温电路。查验保温电路压接件一切正常，遂检验D16、RD2，发觉RD2电阻器无穷，一切正常电阻器为807Ω，南此确定，RD2烧坏。拆下来电热器，砸开维护铝合金板，当心解开黑云母层，带条状加热丝为RD1，条状加热丝为RD2，认真观察就可以发觉断丝，在断头处黑云母框架用订书针打个小圆孔，退一匝将一断丝越过小圆孔与另一断丝绞线起來，合理长短约1cm，理清绞合段不必搭碰周边加热丝，进行复测电阻器一切正常(少几欧母对应用无危害)后，按原状装好电热器，接入开关电源调试，保温作用一切正常，常见故障清除。
3．潜水泵不出水量
S1、S2与此同时故障的概率很小，多见M电机碳刷比较严重损坏而致，拆换M(型号规格DB-1型、8～12V直流电源泵)后常见故障即清除。
4．再烧开作用无效
通常是再沸除氯电路有关元器件毁坏而致。
查验S3一切正常，再查验该电路各元器件，发觉J1能合闭，但测其两边堵塞，可能接触点因拉弧烧蚀空气氧化导致开关电源堵塞造成上述常见故障。试换J(型号规格SRD-12VDC-SL-C直流继电器)，常见故障清除。
