恒华PE-4

恒华PE-4.6L型全自动电热水瓶额定值容量4.6L，加热输出功率750W，保温功率35W，具备全自动加热/保温/点压/杯碰潜水泵出水、再沸腾加热和过热维护等作用。

一、电路基本原理

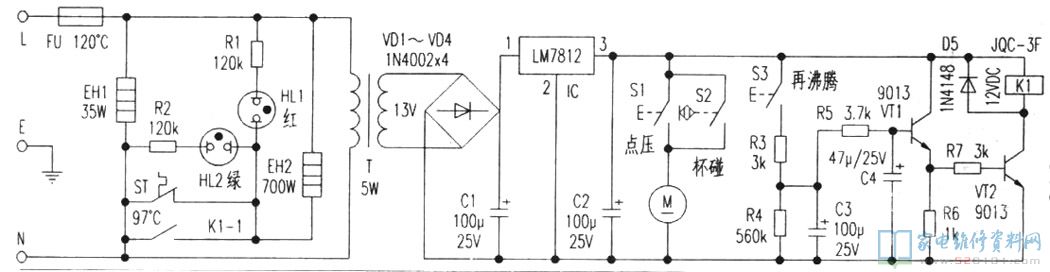

依据实体绘制电路基本原理如图下所显示。

1．全自动加热/保温电路
接入开关电源，220V电压开关电源经超温保护装置FU后进到加热/保温电路。一路加在保温加热器EH1两边，另一路经温度控制器ST加进熬水加热器EH2两边，EH1、EH2逐渐加热熬水，与此同时熬水显示灯HL1表明彩光，标示处在熬水情况。当水沸腾时，ST接触点全自动断掉，断开EH2开关电源而终止加热，HL1灭掉，EH1再次工作中，保温显示灯HL2表明绿光，标示处在保温情况。
2．点压/杯碰潜水泵出水电路
220V电压开关电源经环形变压器T降血压为13V，再经过VD1～VD4桥式整流，C1、IC、C2构成的过滤稳压管后，导出12V平稳的直流稳压电源。点压出水电源开关S1或杯碰出水开关S2，接入电动机M开关电源推动离心水泵旋转出水。
3．再沸腾加热电路
当温度减少或向瓶里添加凉水后，在ST处在断掉情况下，必须烧开时，轻按一下全自动校准再沸腾按键S3，推动三极管VT1、VT2关断，汽车继电器K1得电吸合，常开触点K1-1合闭，接入EH2开关电源逐渐加热。当S3接入的一瞬间，12V工作电压经R3向C3电池充电，S3断掉后，C3上所充的正电荷根据R4充放电，当脉冲信号不能保持VT1工作中时，VT1、VT2截至，K1跳停释放出来，K1—1校准断掉，EH2终止加热，这时水恰好烧开。煮沸時间由R4、C3的充放电稳态值决策。VD5是K1的续流二极管维护VT2不至于毁坏。
FU是不能校准一次性融断的维护元器件，电路遇太热或过流自主融断，断开整体开关电源。

二、故障维修

例1：一旦接入开关电源，漏保断路器就断电。
剖析维修：故障状况表明热水壶走电，可能故障出在全自动加热/保温电路。关闭电源，精确测量FU已融断，再检验T、VD1～VD4一切正常，从而初判加热器穿透，因此检验EH1、EH2，发觉EH2穿透对地短路故障造成上述故障。拆换EH2(35W 750W一体化圈状加热器)及FU后，故障即清除。
倒2：水烧开后不可以转到保温。
剖析维修：依据故障状况剖析，故障出在保温加热器。关闭电源，查验EH1两边接线端子排一切正常，用数字万用表测EH1两边电阻器无穷，一切正常的电阻器约1.4k，从而确定，EH1短路。拆卸加热器机壳，发觉EH1导线根处有黑焦色斑并且导线已断，将EH1尾部电阻丝退1匝与导线绞牢(绞接合理长短不小于12mm)。插电调试，热水壶保温恢复过来，故障清除。
例3：点压或杯碰出水电源开关，潜水泵不出水，加热及再沸腾一切正常。
剖析维修：故障状况表明12V直流电压一切正常，潜水泵不出水通常是电泵出水电路有故障，依据应用状况剖析，S1、S2与此同时故障的概率很小，以M毁坏较多见。用数字万用表测M两边电阻器达到1．8k，一切正常电阻器应是120Ω，从而确认，M炭刷比较严重损坏导致回路电阻扩大造成上述故障。拆换M(B-12型、工作标准电压8～12VDC)，故障清除。
例4：轻按再沸腾按键，不可以再沸腾加热。
剖析维修：最先查验ST是不是在断掉(即电路进到保温)情况。若是，则是再沸腾加热电路有关元器件毁坏导致的。关闭电源，各自查验有关元器件，发觉C3爆裂，精确测量确认其穿透引路，导致蓄电池充电无效造成上述故障。拆换C3(100uF/25V)后，故障清除。
