新式欧牌超声波加湿器电源电路和检修

超声波加湿器是中国北方地区和中西部严寒干躁地域一二线城市家中应用的一种节能型家用电器，能控制室内空气质量，增加湿度，静电消除，消毒杀菌除灰，预防疾病运动健身，滋养肌肤。文中详细介绍新式欧牌超声波加湿器电源电路和检修，仅供参考。

一、电路图讲解

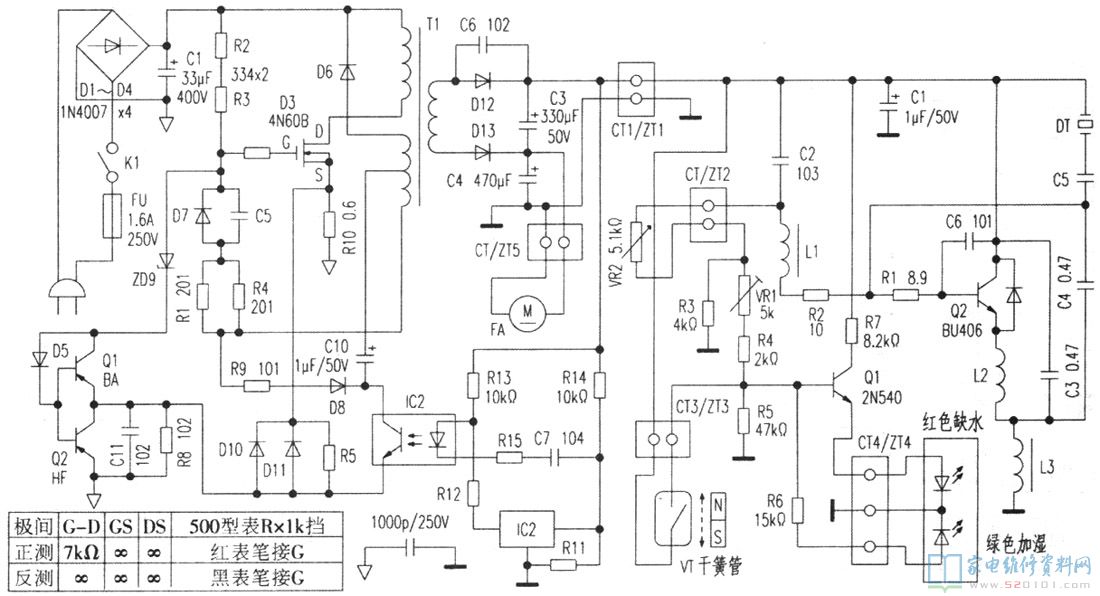

整体电源电路如图下所显示，关键有电源和超声波震荡两一部分电源电路构成。电源由AC220V电压根据以场效管(4N60B)作震荡的电源开关稳压管电源，导出38V和12V双路，在其中38V供超声波谐振电路；12V供直流无刷电机FA(风机)。图内VR2(5．1k)为调整做雾化加湿水平控制板，LED1(鲜红色)为少水显示灯(该家用电器应留意随时随地放水)，LED2为(翠绿色)加湿显示灯。

该加湿器常见问题是不可以加湿，不转，但不可以加湿的LED2翠绿色显示灯并没有亮。
此常见故障普遍为电源配电一部分产生常见故障较多，如FU(1．6A)保险丝管融断，若管中有比较严重变黑的印痕，必有穿透短路故障状况，要认真仔细D1-D4，C1，ZD9，Q3和IC1、IC2、D12、D13等相关元器件，仅有查验出常见故障缘故后才可以拆换高度一致规格型号1．6A保险丝管插电。次之是超声波震荡Q2(BU406)超声波换能器件DT、VT干簧管、C3、C4、C5等关键元器件毁坏或性能欠佳，造成超声波产生电源电路不可以正常的工作中。此外，尽管少水显示灯LED1未亮，但因装水不够或电源电路Q1毁坏，电源电路全自动维护，加湿器都不工作中。
风机FA不可以运行，应查配电CT/2T5连接器及12V工作电压是不是一切正常，如沒有12V工作电压，再查D13、C4是不是穿透，电动机自身是不是烧毁或其內部有没有堵塞状况，可以拆换电动机或清理给油。

加湿器应用作用减少．主要是做雾化体内湿气比较弱，调整VR2到大都不奏效，这除开配电不够，超声波谐振电路性能变劣，超声波换能器件DT性能欠佳外，也有用中未立即消除盛蓄水池内污垢及放水水体差等。若有污渍会减少DT换能功效，加湿器作用降低。

二、检修案例
例1、不可以加湿，插电后LED2没亮，查电源一部分，FU商业保险已烧坏，管中呈浮乳白色。
查验电源电源电路，有关元器件未发觉显著出现异常，猜疑场效管4N60B，因这类场效管用一般数字万用表难分辨，故用一只4N60C立即更换，但插电仍不可以正常的工作中。因此连接电灯泡假负载试查，灯泡亮起约有一分钟，表明电源一部分已进入了运行状态。为了更好地安全性和变小问题范畴，将CT／ZT1软件松掉，独立查验电源一部分，在CT1导出连接端车上12V/8W照明灯具4只并接和5.6Ω/10W水泥电阻串连后做为假负载，开机后快速检测导出直流电压为52V，电流量2A均较高，立刻关闭电源。又查电源发觉IC2性能欠佳，拆换后再插电，电源工作中一切正常，这时测到工作电压为40V，电流量1．8A，恢复过来状况。因此再分辨Q3，用指针式万用表检验Q3(4N60)各脚正反面向电阻器，仅有G—D两方面中间正测7k电阻器，反测为无穷，别的各极间均为无穷，一切正常(见附注)。
例2、不可以加湿，插电后无表明，不转。
最先查验电源一部分，发觉也是保险丝管烧坏，但管并不变黑，无显然印痕。选用电源摆脱的方法，连接备用假负载独立检验，并换掉一只1．5A的保险丝管试插电，约10秒上下又烧了，认真仔细发觉整流管D1～D4在其中的一只D2(1N4007)正反面电阻器都不大，取下查验，确已穿透，换掉一只1N4007稳压管后电源工作中一恢复过来。
例3、插电后加湿显示灯LED2没亮，无汽化现象。
将电源和加湿谐振电路松掉，查电源配电一切正常，各自有40V(38V)和12V(14V)，表明常见故障在超声波震荡一部分。查有关元器件无异常，反而是因返潮连接器，孔已空气氧化生锈，通过将CT1/ZT1-CT4/ZT4清除解决后修复插电使用，一切正常。
例4、做雾化作用减少。
依据过去工作经验，超声波换能器件DT是重要元器件，但拆换后仍无转好，再将超声波谐振电路中C3-C5细心检验，发觉C4(0．47uF)容积显著降低，并有走电状况，换掉新电容器后插电应用修复原先作用。
