全智能电子光学红外感应水嘴

全智能电子光学红外感应水嘴是选用当代技术性设计方案制造的，具备节约用水、环境卫生、便捷、使用期限长等特征的新品。除开具备非触碰的特性之外，它还具备远红外消毒杀菌、被磁化水体等作用，使大家享受到更为清洁的水资源，避开病原菌互相污染，商品适用酒店、酒店餐厅、医院门诊、餐饮店、家中等场地。
一、作用与特性
1．创新的二种感应方法：时断时续水流和不断水流。手伸水来，手离水停，及其手伸水来，再伸水停二种方法。前面一种适用洗漱间，后者适用装水。2．与众不同的安全性防护措施：时断时续水流1分鐘自动停水；不断水流5分鐘自动停水；用自动洗澡设备时15分鐘自动停水。3．明显的省电实际效果，不用外置电源布线，2节5号碱性电池，每日应用100次，一年内不用换电池。4．便捷的安裝调节，若与一般自来水龙头交换安裝，常用時间不超过10分鐘。5．优秀的消毒杀菌净化处理设备，合理避免病原菌再造和互相污染。6．比较广泛的应用领域，将其开展简易更新改造，可用以生产制造自动感应洗手消毒器、小解水冲器、全自动感应淋浴花洒等机器设备。
二、关键性能参数
1．开关电源：DC3V2．感应间距：(1)作自动感应水嘴：a．用以洗漱间时，15cm(可调式)；b．用以装水时，2cm(可调式)；(2)作自动感应小便器时，55cm上下(可调式)；(3)作全自动感应淋浴花洒时，80cm上下(可调式)。3．感应時间Tg=1s4.供电工作压力0．05～0．7Mpa
三、操作方法
用以洗漱间时，将手放置排水口下15公分上下水即排出，手离去排水口进水阀自动关掉，手放置排水口下不断做到1分鐘自动停水。用以装水时，将手放置上感应口2公分以内时，进水阀开启，自动出水量，当手再放置上感应口2公分上下处时，进水阀自动关掉。用以自动感应小便器时，当人行到距感应口55公分上下(可调式)时，小便器自动水冲，人离去时小便器自动停水通知。用以全自动感应淋浴花洒时，当人站至距感应口80公分上下(可调式)时，淋浴花洒自动出水量，人避开感应口时淋浴花洒自动停水通知。洗澡请求超时15分鐘，淋浴花洒自动停水通知，再度感应，便可持续应用。

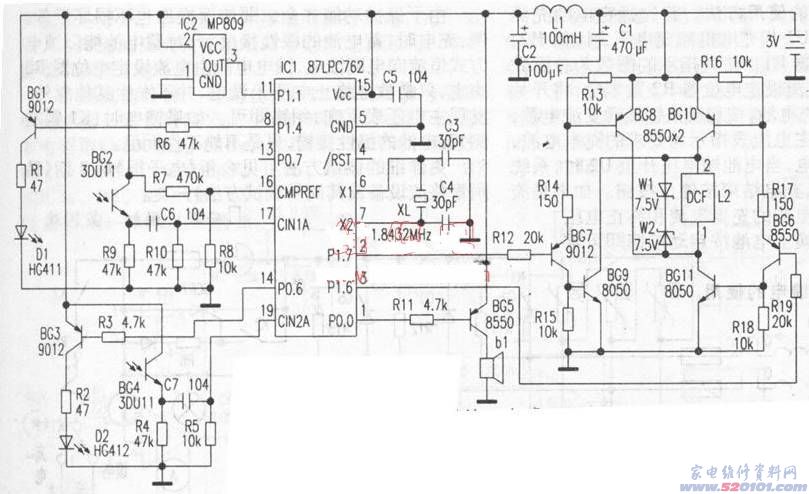

四、操纵一部分原理(电基本原理见图下)
1．电路特性PHILIPSP87LPC762单片机设计操纵，选用片内通电校准，复位后各导出脚置为高电平；选用外接1.8432MHz晶振电路；配有工作电压检测警报电路，当电源电压小于2．63V时发出声响，提示大家换电池；选用內部看门狗1电路，提升程序流程的抗干扰性特点；配有专业省电电路(因属独创性，省电电路在图下中未绘制)；具备很强的抗干扰性特点，只在身体等活动目标贴近时运行真空电磁阀，外部不断强光照不容易运行真空电磁阀；选用低压功耗低真空电磁阀；选用高灵敏的红外发射接受管。
2．电路构造控制板由主控芯片电路，红外光发射、接受电路，导出操纵电路，开关电源检测电路，警报电路，省电操纵电路，开关电源过滤电路等构成。
主控芯片电路由单片机设计IC1P87LPC762、XL、C3、C4等构成，其功能是依据键入电路的规定，开展具体分析，操纵导出电路实行相对应的实际操作。
红外光发射接受电路由2组电路构成：BG1、R1、D1、R6组成第一组红外发射电路，BG2、R7、R8、R9、R10、C6构成第一组红外接受电路，功效是当身体某一位置(如每人必备)贴近红外发射接受地区时，向Ic1传出开启不断水流的申请办理，Ic1操纵导出控制回路开启真空电磁阀，与此同时严禁第二组电路时断时续水流键入端申请办理，直到下一次当身体某一位置(如每人必备)贴近红外发射接受地区时，IC1操纵导出控制回路关掉真空电磁阀；BG3、R2、D2、R3构成第二组红外发射电路，BG4、R4、R5、C7组成第二组红外接受电路，功效是当身体某一位置(如每人必备)贴近红外发射接受地区时，向Ic1传出开启时断时续水流的申请办理，IC1操纵导出控制回路开启真空电磁阀，与此同时严禁第一组电路不断水流键入端申请办理，当身体某一位置(如每人必备)离去红外发射接受地区时，IC1操纵导出控制回路关掉真空电磁阀。当拿手全自动感应小解水冲器和淋浴花洒等机器设备时，第一路红外发射接受操纵电路失灵。
导出操纵的功效是依据主控芯片电路的命令，开闭真空电磁阀。w1、W2用以消化吸收真空电磁阀开闭时发生的髙压。
IC2MP809为开关电源检测器，R11、BG5、b1(无源蜂鸣器)等构成警报电路，功效是检测到电源电压小于2.63V时发出声响，提示大家换电池。
