华帝CXW200

常见故障状况：一台华帝CXW-200-204E型欧式古典奢华吸油烟机，照明灯不闪。

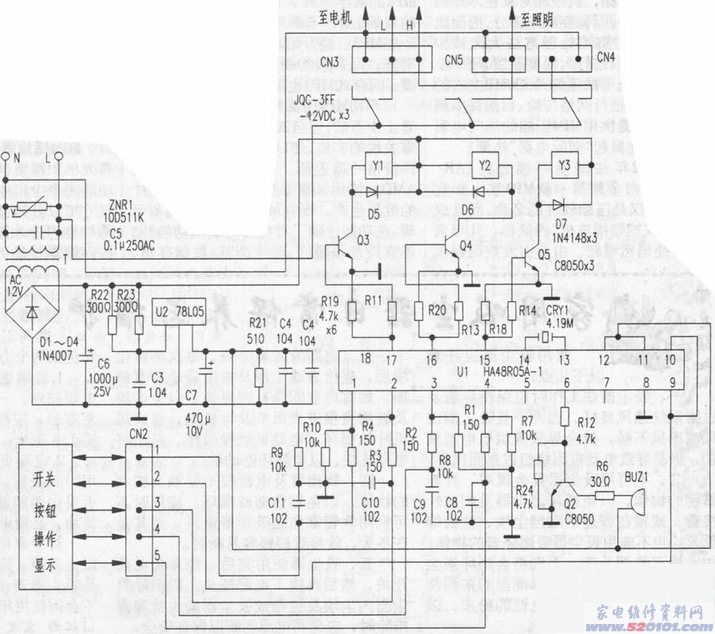

最先，拔掉市电插头，开启灯盖，取下二只20W／220V白炽灯泡查询，完好无缺。这表明常见故障产生在控制回路。从吸油烟机顶端、风道罩腔内、零件盒中取下识别码为：HK-202F的控制电路板，按实体测绘工程电源电路如图下所显示。按图索骥，照明灯亮了、灭的基本工作原理是：点灯时，按一下“照明”键，U1／CPU／HA48R05A-1的16脚便传出高电平点灯差分信号，经R13使Q4关断，继电器Y2吸合。白炽灯得电照亮；相反，再按一下“照明”键或“待机”键，U1的16脚导出低电频，Q4截至，白炽灯因跳停而灭掉。经认真仔细，在实际操作“照明”键时。U116脚有操纵数据信号，但继电器不姿势，是其自身毁坏而致。因此，用不错的拆零件TRD-12VDC-FB-CL型继电器拆换后，照明灯照亮。
