普及性电子器件按摩仪一类

一、原理

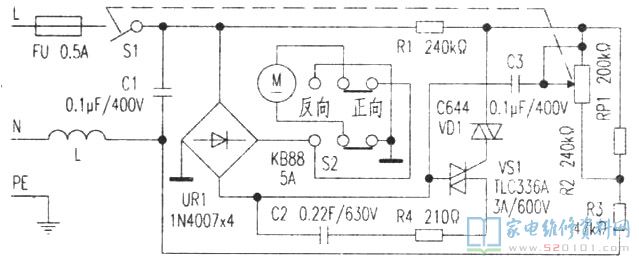

合闭电源总开关S1，220V电压经电阻器R1、R2、R3，电位器RP1构成分压电路分压后给电容器C3电池充电。当C3充电至一定值时，双重二极管VD1关断，输出一触发单脉冲工作电压到VT1触发极，VT1受触发关断，整流管UR1键入端受电，输出端输出可控脉冲直流电压，为直流电电机M配电。电机M受电旋转，推动按摩头作保健按摩姿势。改变电阻器RP1电阻值，即改变C3电池充电稳态值，本质是改变双向可控硅管VT1的导通角，完成沟通交流变压的目地。

交流电流的改变又造成整流管UR1输出直流电脉冲工作电压的改变，完成直流电电机M转速比调整。电源开关S2为直流电电机M转为自动开关，S2挑选“正转”时，直流电电机M按顺时针旋转。挑选“翻转”时，改变注入电机电流的方向就可完成电机转为改变，直流电电机M按反方向方位旋转。

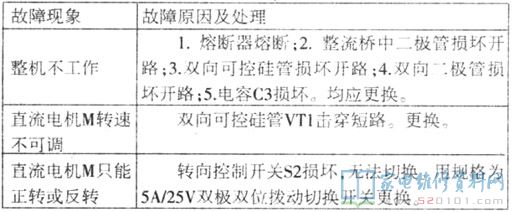

二、常见故障检修
